Hur implementerar man överspännings- och underspänningsskydd i nya energitillämpningar?

Spänningsfluktuationer utgör en betydande risk för känslig elektrisk utrustning inom olika sektorer, inklusive det kritiska och växande nya energiområdet. Att implementera tillförlitligt överspännings- och underspänningsskydd är avgörande för att skydda växelriktare, energilagringssystem och laddningsinfrastruktur, vilket säkerställer driftkontinuitet och livslängd. Den här artikeln beskriver kärnkoncepten och effektiva lösningar, och belyser rollen för dedikerade beskyddare somYRO Justerbart över- och underspänningsskydd.

1. Vad är överspänning och underspänning?

· Underspänning definieras som ett tillstånd där den pålagda spänningen sjunker till 90 % av märkspänningen, eller lägre, under minst en minut.

· Överspänning avser en onormal ökning av nätspänningen utöver den säkra driftgränsen för anslutna apparater.

Båda tillstånden kan, om de inte kontrolleras, orsaka allvarliga skador på enheter som inte är konstruerade för sådana spänningssvängningar.

2. Faror med överspänning och underspänning

Långvarig drift underspänning kan göra att utrustning som motorer och kompressorer överhettas, fungerar felaktigt eller lider av för tidigt fel. I det nya energisammanhanget kan detta påverka kritiska komponenter inom solpumpssystem eller batterihanteringskretsar. Symptomen inkluderar svag belysning och batterier som inte laddas ordentligt.

Överspänning tvingar elektrisk utrustning att fungera utöver dess avsedda parametrar. För känsliga elektroniska kretsar i fotovoltaiska växelriktare eller DC-DC-omvandlare kan ihållande överspänning vara katastrofal, potentiellt överskrida den maximala spänningstoleransen och resultera i permanent skada på de drivna enheterna.

3. Hur förhindrar man överspänning?

Effektivt överspänningsskydd är beroende av snabb upptäckt och automatisk frånkoppling. Nyckelstrategier inkluderar:

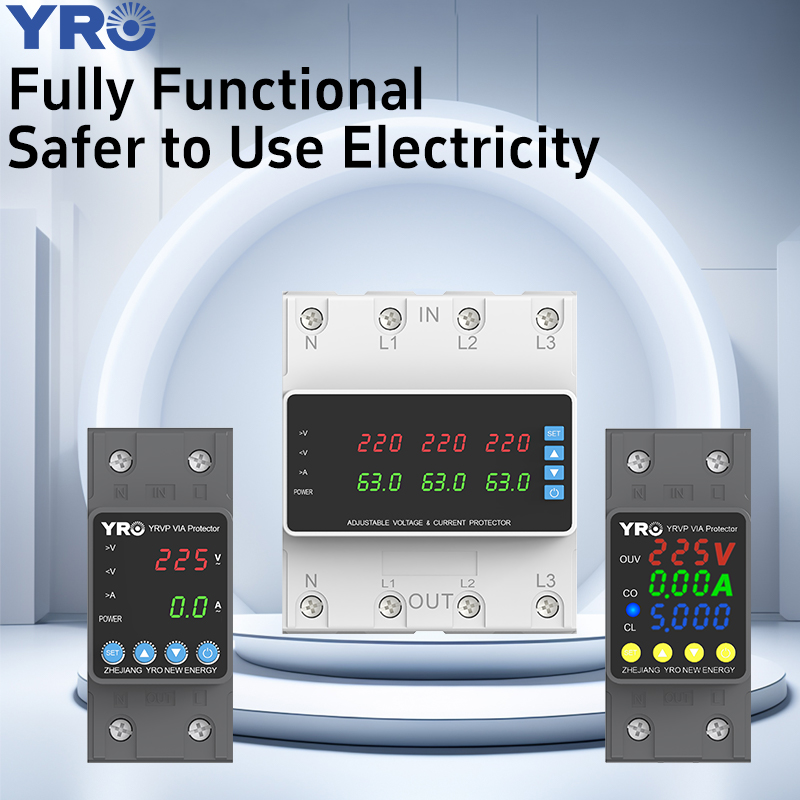

· Använda dedikerade skydd: IndustrielltYRO Justerbart över- och underspänningsskydd(OUPA) integrerar en detekteringsenhet och en automatisk omkopplare (som en kontaktor). När ett fel gör att spänningen stiger över ett inställt övre tröskelvärde, stänger skyddet snabbt av strömmen till distributionsledningen, vilket skyddar nedströms ny energiutrustning.

· Utnyttja inbyggda skydd i nätaggregat: Moderna strömförsörjningsenheter integrerar ofta överspänningsskyddsfunktioner (OVP). De kan till exempel använda en återkopplingskomparator som utlöses inom mikrosekunder om utsignalen överstiger ett inställt tröskelvärde (t.ex. 110 % av målet), vilket klämmer kretsen för att stoppa energiöverföringen.

· Implementering av mjukstartkretsar: För att förhindra utgående överspänning under uppstart använder växlande strömförsörjningskretsar mjukstartskretsar. Dessa låter utspänningen stiga gradvis till sitt inställda värde, vilket ger kontrollslingan tid att justera och stabilisera.

· Avancerad kretsdesign: För applikationer med snabba inspänningsförändringar använder avancerade DC-DC-omvandlare optimerade styrmetoder för att förhindra utgångsöverskridande och säkerställa en gradvis, säker återhämtning av utspänningen, en funktion som är värdefull i nya energisystem med variabel kraftgenerering.

4. Hur förhindrar man underspänning?

I likhet med överspänning innebär att förhindra skador från underspänning övervakning och automatiskt ingripande.

· Installation av underspänningsreläer: Dessa enheter övervakar kontinuerligt matningsspänningen. När de upptäcker ett underspänningstillstånd (spänning under ett inställt lägre tröskelvärde), stänger de av matningen för att skydda ansluten utrustning. Moderna reläer inkluderar ofta en justerbar timer för att förhindra störande utlösning från mycket korta, transienta spänningsfall som är vanliga i nätbundna nya energisystem.

· Använda justerbara skyddskretsar: Elektroniska skyddskretsar kan utformas med komponenter som justerbara shuntregulatorer (t.ex. TL431). Ett spänningsdelarnätverk sätter en lägre avstängningsspänning. Om nätspänningen faller, vilket gör att den samplade spänningen sjunker under denna referens, triggar kretsen, stänger av ett drivrelä och kopplar bort belastningen.

5. Slutsats

Det är viktigt att skydda värdefull utrustning i nya energitillämpningar från spänningsinstabilitet. Lösningarna sträcker sig från enkla, justerbara gör-det-själv-skyddskretsar för specifika applikationer till sofistikerade, integrerade skydd somYRO Justerbart över- och underspänningsskyddoch avancerade strömförsörjningskretsar. Kärnprincipen förblir konsekvent: övervaka nätspänningen kontinuerligt och koppla automatiskt från strömmen när den avviker utanför säkra övre och nedre gränser.

När du väljer en skyddslösning som enYRO Justerbart över- och underspänningsskydd, överväg faktorer som den nödvändiga skyddstypen (överspänning, underspänning eller båda), antalet poler, installationsmetod och om ytterligare funktioner som överströmsskydd behövs. Genom att implementera rätt skydd säkerställs utrustningens livslängd, säkerhet och tillförlitlighet i krävande nya energimiljöer.

YRO överspännings- och underspänningsskydd är designade i enlighet med internationella standarder, vilket ger tillförlitligt skydd för dina elektriska system.
