Vilka elektriska komponenter ingår vanligtvis i en distributionslåda?

Som en viktig del av dagens elnät utför distributionslådor två viktiga jobb: leverera kraft till där det behövs och skyddar mot elektriska faror. Du hittar dem i fabriker, kontorsbyggnader och till och med hem, med brytare, säkringar och andra viktiga komponenter installerade inuti. Dessa komponenter fungerar tillsammans som ett välkoordinerat team för att uppnå samma mål. Samtidigt som de upprätthåller en stadig leverans av el, övervakar de ständigt för fel och agerar snabbt för att stoppa potentiella problem innan de orsakar verklig skada.

Vilka är de allmänna elektriska komponenterna i en distributionslåda och vilka är deras funktioner?

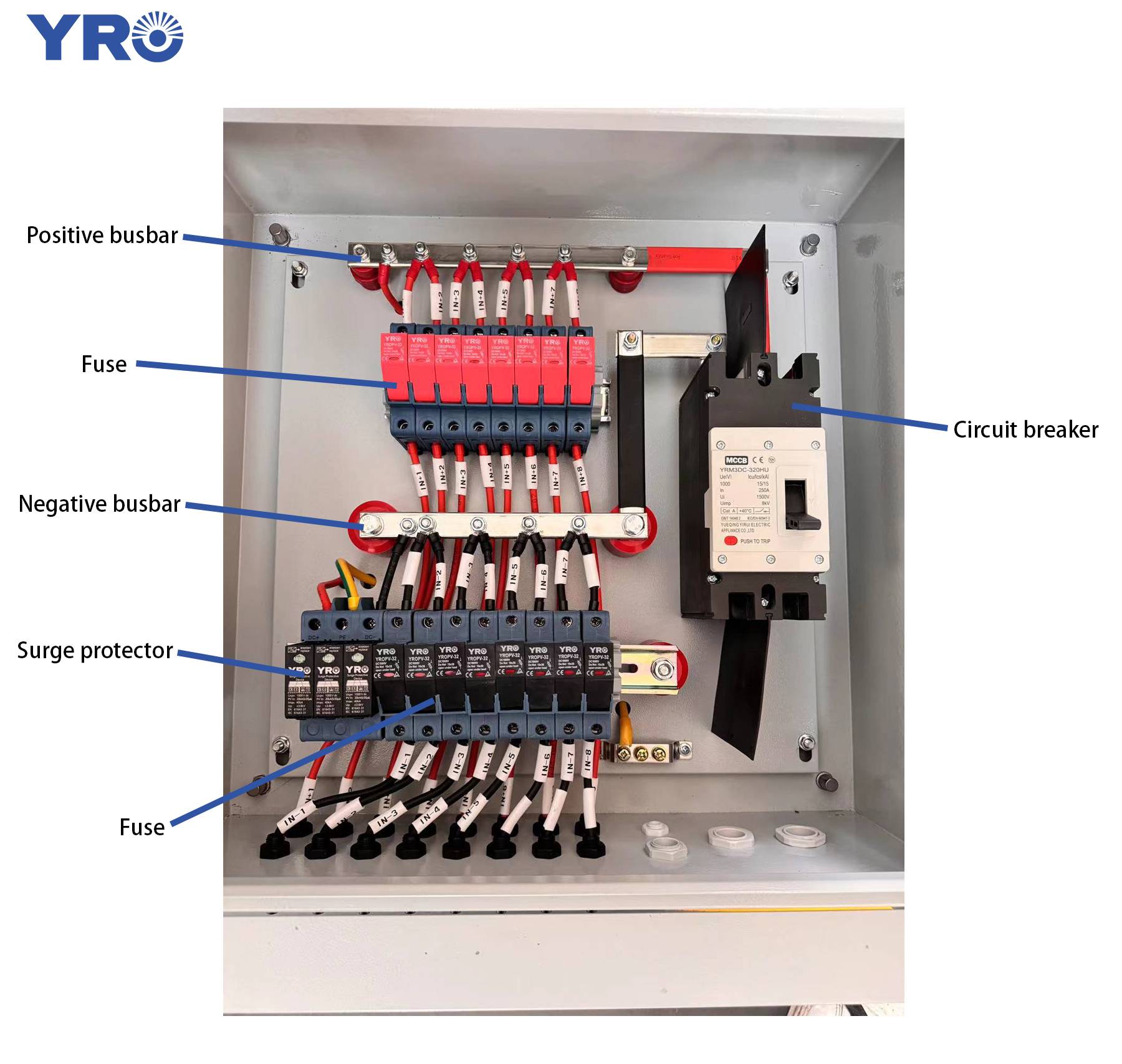

Öppna locket pådistributionslådaoch ett bländande utbud av komponenter kommer i sikte. Vi kommer att förklara deras funktioner i ordning från topp till botten och från vänster till höger.

1.

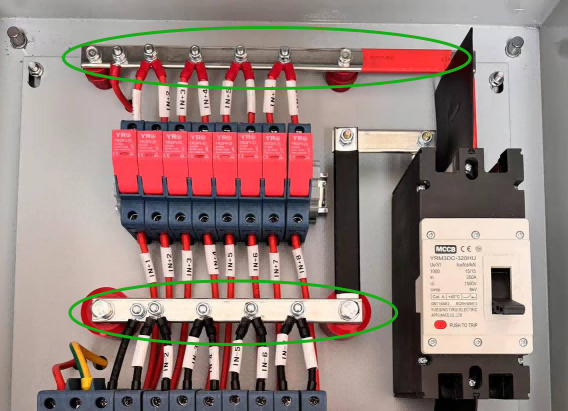

En samling är en ledande komponent i endistributionslådaDet ansvarar för att ansluta positiva och negativa ledare. Förseglingen är ofta tillverkad av koppar. Eftersom koppar har utmärkt elektrisk konduktivitet tillåter det kraften att flyta smidigt, minska kraftförlust och förbättrar kraftöverföringseffektiviteten. Dessutom har koppar också hög mekanisk styrka och tål stora strömbelastningar, vilket är viktigt för att upprätthålla den stabila driften av kraftutrustning.

För att göra samlingen för samlingen bättre är den vanligtvis täckt med ett lager tenn. Tenn kan förhindra att koppar oxideras med luft under lång tid, vilket undviker ökningen av kontaktmotståndet orsakat av det oxiderade skiktet. Dessutom minskar tennpläteringen risken för att båga och gnista, vilket gör elektriska anslutningar säkrare.

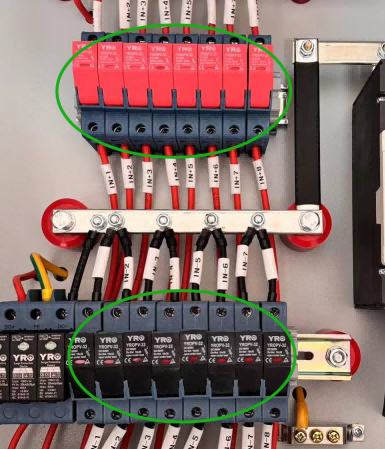

2. Säkring

Huvudfunktionen försäkringär att när strömmen överskrider säkringens nominella värde,säkringsinnehavareKärnan kommer att smälta på grund av överhettning, och därmed skära av strömmen och skydda kretsen. Du kan se att det finns två rader med säkringar här. Den röda raden ovan är ansluten till den positiva polen och den svarta raden nedan är ansluten till den negativa polen. I elektriska anslutningar representerar rött vanligtvis den positiva polen och svart representerar den negativa polen. För att undvika ledningsfel följer utseendet på Yro -säkringar också denna princip, med rött respektive svart, vilket gör ledningarna mer intuitiva. På detta sätt, bara genom att observera färgen, kan du tydligt bestämma motsvarande anslutningsposition, förbättra installationens noggrannhet och säkerhet.

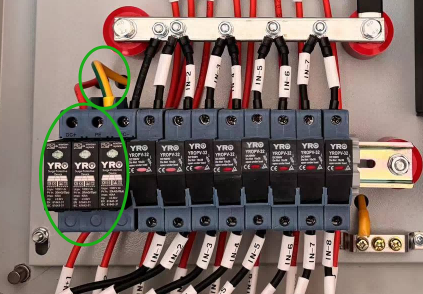

3. Lightning Arrester

Att gå vidare, monterad bredvid den svarta säkringen äråskledare. Dess huvudfunktion är att förhindra att elektrisk utrustning skadas av övergående överspänningar (överspänningar). Under driften av utrustningen, om du märker att indikatorn lyser pååskledareSlår rött, det betyder att det har upplevt en stark överspänningschock, till exempel en blixtnedslag eller självskydd på grund av en onormalt hög ström. Vid denna tidpunkt måste vi omedelbart kontrollera driftsstatusen för annan elektrisk utrustning för att se till att de inte påverkas. Det är också viktigt att kontrollera om SPD själv måste bytas ut för att säkerställa att den fortfarande kan ge ett effektivt skydd därefter.

Försiktiga elever kan märka att det i distributionslådan, utöver de röda och svarta ledningarna, också finns en exceptionellt iögonfallande gul grön tråd. Denna tråd är ansluten till Lightning Arrester och fungerar som en mark. Jordning är en mycket viktig del av elektrisk säkerhet, det kan vara utrustning på grund av fel eller läckage av elektricitet som genereras av strömmen säkert in i jorden för att undvika potentiella faror för elektrisk utrustning och personal. Därför är denna gula gröna tråd känd som jordningstråden, och dess roll är att säkerställa att strömmen inte kommer att flyta genom utrustningsskalet till personalen, för att skydda användarnas system och säkerheten.

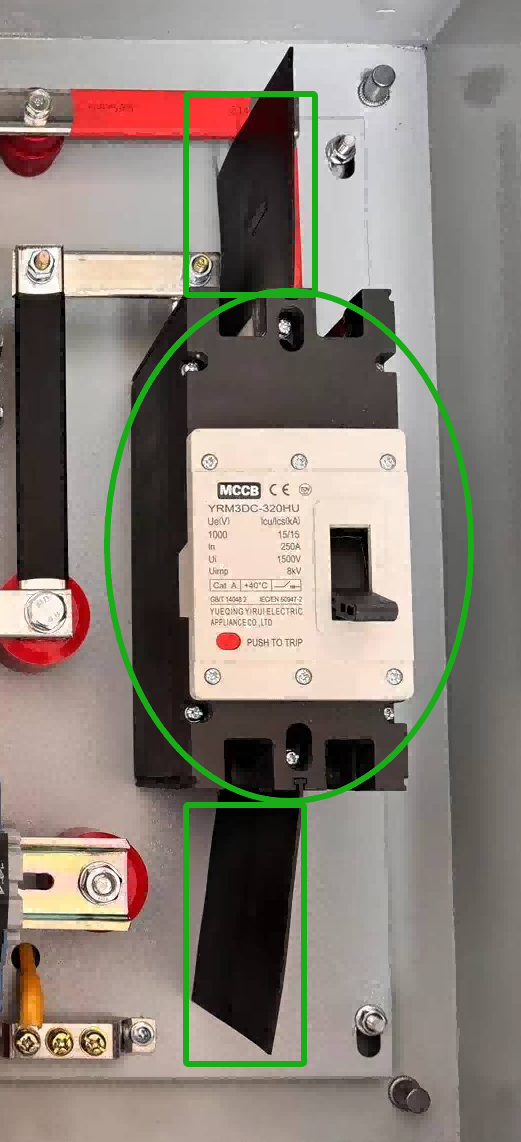

4. Circuit Breaker

Vårt blick flyttar tillströmbrytarelängst till höger. Kretsbrytaren är en viktig komponent i distributionslådan och används främst för öppning och stängning av kretsar. Om spänningen är för hög eller strömmen är för stor, kommer brytaren automatiskt att resa, vilket skyddar säkerheten för kretsen och utrustningen.

Det finns två svarta saker nära brytaren. Dessa är bågsläckningsplattor. Riktström har ett kännetecken för båge. När den röda tråden och den svarta tråden är anslutna, men inte kortslutna och är bara nära varandra, kan gnistor uppstå. Detta är bågfenomenet. Funktionen för bågens släckplatta är att förhindra att detta händer.

5. Andra

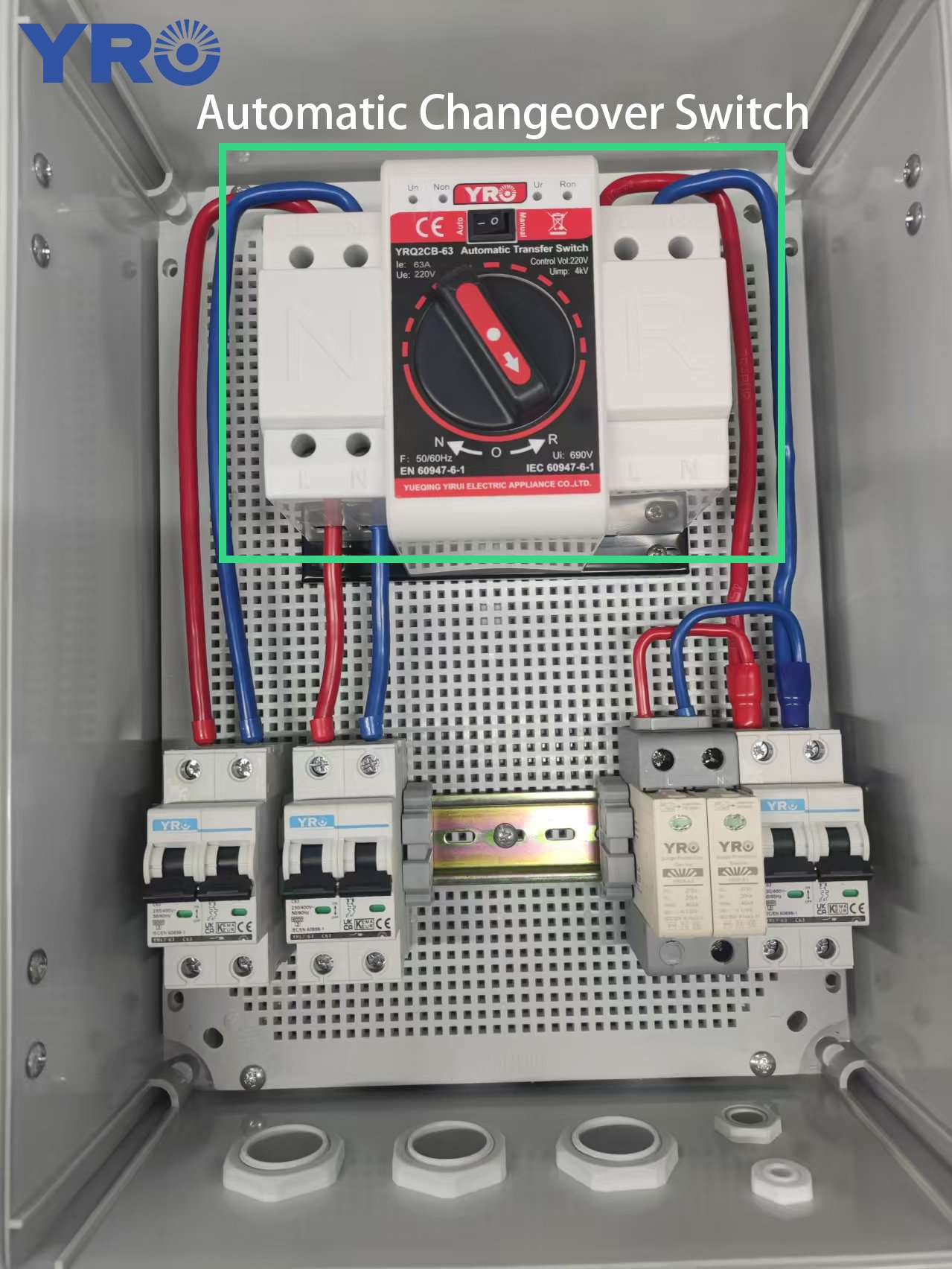

Förutom ovanstående komponenter, över/under spänningsskydd,automatisk byte av byteFör dubbla kraftförsörjningar kan läckskydd, kontaktorer etc. också installeras i distributionslådan. Dessa komponenter kan rimligen konfigureras enligt faktiska behov för att tillhandahålla en mer omfattande kraftskydds- och kontrolllösning.
