Vad är en frånkopplingsomkopplare och hur fungerar det?

Under rutinmässigt underhåll av kraftsystem möter tekniker ofta en utmanande situation: hur man säkert avbryter elektriskt flöde vid serviceutrustning, samtidigt som de förhindrar olyckor som ARC -blinkar eller explosioner på grund av operativa fel? Det är exakt baserat på denna faktiska situation att kopplingen, en dedikerad anordning, har utvecklats och tillämpats.

Vad är en kopplingsomkopplare？

A frånkopplareär en mekanisk anordning som används i elektriska system för att säkerställa att kretsar är helt frånkopplade. Dess huvudfunktion är att tillhandahålla synlig fysisk isolering när utrustning är under underhåll eller fel, förhindra oavsiktlig påstöt och säkerställa operatörernas säkerhet. En punkt att notera: Det används vanligtvis inte för att avleka lastströmmen, men tjänar till att "isolera strömförsörjningen".

Kopplingaren, även känd som frånkopplingsknivbrytaren, är i huvudsak ett metallkontaktsystem med en isolerande stödstruktur. Till skillnad från brytare har den inte bågsläckningsförmåga, vilket innebär att det är förbjudet att arbeta under belastning; Annars kan utrustningen brännas ut under högspänning.

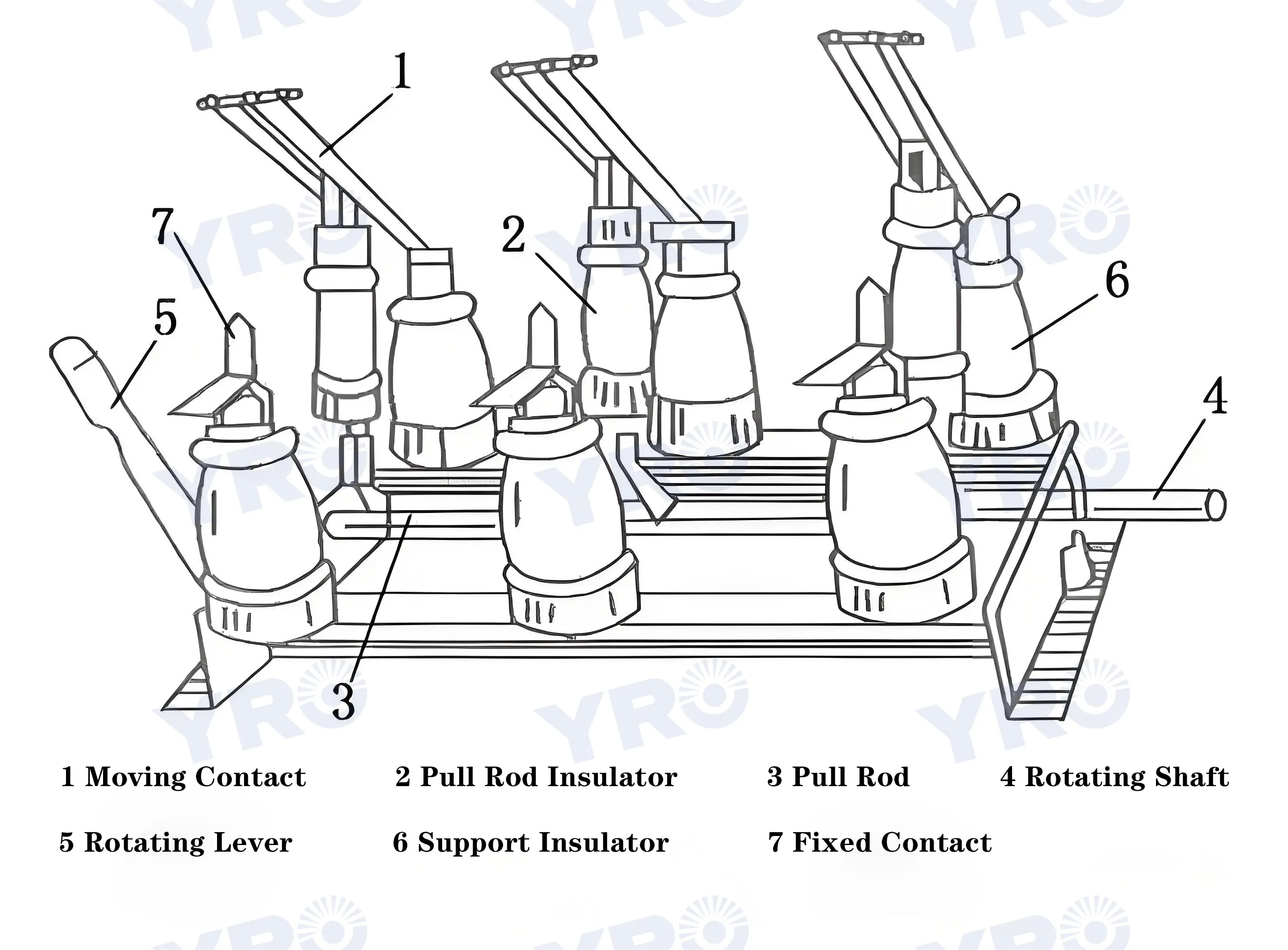

Hur fungerar en frånkopplingsomkopplare?

1. Öppningsoperation:

Steg 1: Bekräfta att brytaren har kopplats bort och att det inte finns någon lastström i kretsen.

Steg 2: Kör den rörliga kontakten för att rotera eller översätta genom driftsmekanismen och separera den från den statiska kontakten för att bilda en synlig sprickyta.

Steg 3: När kontakterna har separerats bör brytavståndet uppfylla isoleringskraven (till exempel i ett 10 kV -system bör det vara ≥150 mm) för att säkerställa att ingen ström går igenom.

Steg 4: Lås det öppna läget och bekräfta statusen genom en mekanisk indikator eller elektrisk signal.

2. Stängningsoperation:

Steg 1: Efter att ha kontrollerat att det inte finns några avvikelser i kretsen, ta bort låsenheten.

Steg 2: Driftsmekanismen driver den rörliga kontakten för att få nära kontakt med den statiska kontakten, vilket säkerställer kontakttrycket (som att komprimeras av en fjäder) för att minska kontaktmotståndet.

Steg 3: Förbättra stabiliteten genom kontaktklämdesign (såsom dubbelbladstruktur) och elektromagnetiskt lås (i högkortsströmningsscenarier).

Vilka är de unika funktionella egenskaperna hos olika typer av strömavkopplare?

Klassificerad av spänningsnivå

Högspänningskopplingsbrytare: Det används i högspänningskraftsystem på 10 kV och högre och installeras vanligtvis mellan transformatorstationer eller distributionstransformatorer. Den har en komplex struktur och kräver stark isoleringsprestanda och mekanisk styrka.

Lågspänningskopplingsbrytare: Det används i AC 220V/380V- och DC -system, som är allmänt applicerade i industriella elektriska skåp och fotovoltaiska kopplingslådor. Den har en kompakt struktur och enkel operation.

2. Klassificerad efter strukturell form

Knivbrytningstyp Koppling: Den är formad som ett metallblad och uppnår av genom att sätta in eller dra ut det. Det används vanligtvis i lågspänningssystem och är den mest intuitiva formen.

Rotary frånkopplingsomkopplare: Genom att rotera driftshandtaget är de inre kontakterna stängda eller öppnade. Det är lämpligt för scenarier med begränsat utrymme och används ofta på mekaniska kontrollpaneler.

Lådtyp frånkoppling: Installerad i lådtyp Switch -skåp, det är bekvämt för underhåll och utbyte och används ofta i kraftdistributionssystem som kräver ofta drift.

3. Klassificerad med installationsmetoden

Inomhusavkoppling: Den används i inomhusmiljöer och är utformad med större tonvikt på kompakt struktur och dammsäker förmåga.

Outdoor Safety Cut Off Switch: Det är lämpligt för utomhusmiljöer som utomhus eller på hustak, och måste ha god regntät, UV-säker och antikorrosionsprestanda.

4. Klassificerad av Operation Mode

Manuell strömavkopplare: Den mekaniska anslutningsstången drivs av en isolerad driftsspak eller ett roterande handtag för att separera kontakterna. Denna metod används mest i lågspännings- eller småskaliga kraftfördelningssystem.

Elektrisk drift: Öppningen och stängningen av brytaren genomförs genom att driva växelmekanismen med en elmotor, som vanligtvis ses i scenarier såsom högspänningsstationer som kräver fjärrkontroll.

Slutsats

Även om kopplingen inte är den mest komplexa elektriska utrustningen, är det en viktig komponent för att säkerställa personlig säkerhet och den stabila driften av kretssystemet. Från den grundläggande definitionen till arbetsprincipen och sedan till de funktionella skillnaderna mellan olika produkter kan vi se att att välja lämplig frånkoppling inte bara kan förbättra underhållseffektiviteten, utan också avsevärt minska olyckan.

Om du fortfarande vill fördjupa djupare i ett visst modell- eller installationsfall kan YRO ytterligare analysera den faktiska applikationssituationen för dig eller rekommendera lämpliga produkter. Om du behöver hjälp, vänligen kontakta oss
