Vad är en över och under spänningsskydd?

I kraftsystem är spänningsavvikelser en av de främsta orsakerna till skador på utrustning och säkerhetsrisker. Vissa människors enheter fungerar inte korrekt, medan andra blir utbrända - dessa fel är direkt relaterade till spänningsproblem.

Vad är en över och under spänningsskydd?

Enöver/under spänningsskyddär en skyddsanordning som integrerar övervakning av spänningar, logisk bedömning och kraftkontroll. Den övervakar kontinuerligt matningsspänningen och stänger automatiskt av kretsen när spänningen överskrider eller faller under förinställda säkra gränser. Den försenar sedan automatisk återställning en gång spänningen normaliseras, vilket ger dynamiskt skydd för elektrisk utrustning och kraftsystem. Till skillnad från blixtnedslag (som bara skyddar mot övergående spikar),spänningsskyddErbjud kontinuerlig övervakning och omfattande skydd mot både höga och lågspänningsförhållanden.

Trots deras betydelse förvirrar många människoröver och under spänningsskyddaremedblixter. Värre är att vissa underskattar riskerna för undervolage. I följande avsnitt debunkerar vi missuppfattningar och klargör tekniska skillnader.

Kan lågspänningsskador hushållsapparater?

Kort svar: Ja. Även om högspänning är ett uppenbart hot, är lågspänning en dold fara. Kärnmekanismerna för underspänningskador är följande:
Aktuell kompensationseffekt
De flesta apparater är designade för 220-240V eller 110-120V (varierar beroende på land).
Enligt p = v*i, när spänningen (v) sjunker, ökar strömmen (i) för att upprätthålla effekten (p). Till exempel:
En 1000W kylskåpskompressor (Ritning lö4A vid 220V)
Vid 180V kan strömmen stiga till 1000W / 180V≈5,56A (23% ökning)
Spänningsfluktuationer inom ± 10% är normala. Om de överskrider detta intervall kommer det att finnas risk för överhettning.
Överhettning av faror
utrustningen kompenserar för kraft genom att öka strömmen, vilket får temperaturökningen av ledningar och komponenter att accelerera. De typiska manifestationerna är:
Motorlindning av isolering (livslängdshalvor per 10 ℃ stigning)
MOSFET -fel i kraftadaptrar (Junction Temps> 150 ℃)
Kontrolllogikfel
När elektroniska enheter är undervolage kan följande uppstå:
MCU -fel (t.ex. en bricka som felaktigt aktiverar spinnläge)
Switch-Mode Power Supplies som går in i "Hiccup Mode" (upprepade omstarter som skadar kondensatorer)

Vad är skillnaden mellan en blixt -arresterare och en över/under spänningsskydd?

Överspänningsskydd ochÖverspänning och undervolstskyddareär två komplementära men signifikant olika typer av skyddsanordningar i kraftsystem. Följande är en systematisk jämförelse baserad på tekniska data med flera källor och praktiska situationer. Om det finns några fel, skicka ett e -postmeddelande till[email protected]för att korrigera dem:

1. Skyddsmål och funktioner

2. Operationsmekanism

• ● Lightning Arrester (SPD)

Använder icke-linjära komponenter (t.ex. MOVS, gasutsläppsrör) för att skapa en lågimpedansväg inom 1–25Ns, avledande överspänningsström till marken medan du begränsar restspänningen.

Svarstid: 1–100ns

Åtgärdsläge: Passiv avledning (parallell anslutning, ingen kretsavbrott)

• ● Över/under spänningsskydd

Proverspänning i realtid ： Om tröskelvärden bryts, minskar en relä ström och försenar återställning efter återhämtning.

Svarstid: 1–2 sekunder (Inverse-tidens karakteristik: snabbare för svår överspänning)

Åtgärdsläge: Aktiv frånkoppling (serieansluten, kontrollerar kretsbrott)

3. Applikationsscenarier

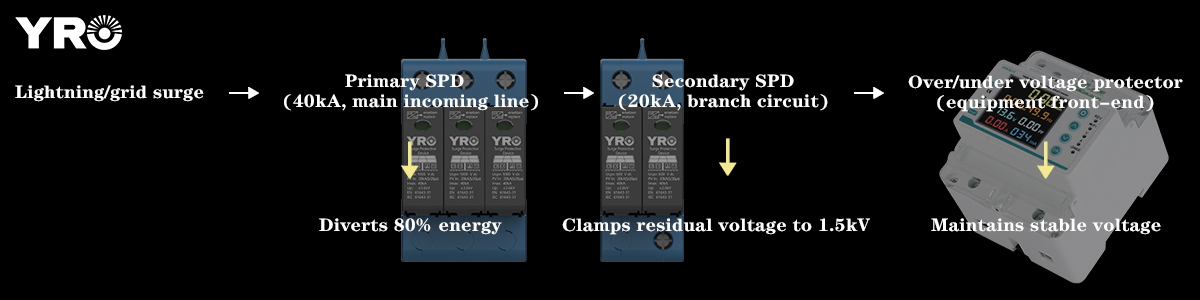

Med hushållens kraftfördelning som ett exempel designades ett tre-nivå skyddssystem:

Från detta kan man se att Surge Lightning Protection -enheter och överspänning och undervolteringsskyddsanordningar är komplementära: SPD kan inte hantera kontinuerlig överspänning i strömnätet, och för närvarande behövs en spänningsskyddsanordning för att stänga av strömförsörjningen. Spänningsskyddet har inget svar på blixtnivåer på nanosekundnivå och kräver att SPD ger kortvarigt skydd.

Slutsats

Spänningsfluktuationer är oundvikliga, men deras skada kan förhindras. Överspänning och undervoleringsskydd ger dubbelt skydd mot överspänning och undervolage på ett enkelt och ekonomiskt sätt. När de används i samband med överspänningsarpresterare kan de uppnå en högre skyddsnivå. Oavsett om du befinner dig i ett område med instabila elnät eller helt enkelt söker sinnesfrid, är det ett långsiktigt mått att installera överspänning och undervolsteringssystem.
