Hur kan en WiFi 6-10-strängs RSD-enhet för snabb avstängning förbättra solcellssäkerheten?

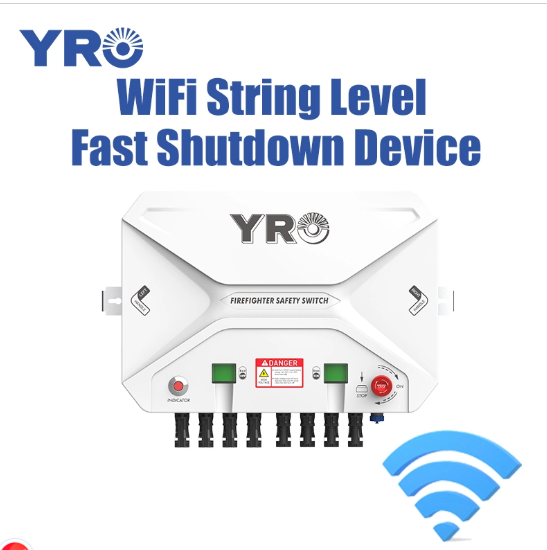

Förstå en WiFi 6-10 Strings RSD Fast Shutdown Device

Solcellssystem genererar likström närhelst tillräckligt med solljus når modulerna. Även när växelriktaren är avstängd kan delar av solcellspanelen och dess DC-ledningar förbli strömförande. Detta skapar en viktig säkerhetshänsyn för installatörer, underhållspersonal, räddningspersonal och systemägare.

En snabbavstängningsanordning, vanligen kallad RSD, är utformad för att koppla bort eller minska den elektriska uteffekten inom en definierad del av ett PV-system när dess avstängningsfunktion är aktiverad. En snabbavstängningsenhet på strängnivå kan hantera flera PV-strängar genom en delad kapsling och omkopplingsarrangemang, beroende på dess design och nominella konfiguration.

Termen6-10 strängarhänvisar generellt till en anordningsfamilj avsedd att rymma en konfiguration inom det strängräkningsintervallet. Det betyder inte att varje modell automatiskt stöder alla möjliga spänningar, strömmar eller ledningar. Den valda modellens datablad och kopplingsschema bestämmer den tillåtna konfigurationen.

När WiFi ingår i produktspecifikationen kan det tillhandahålla en kommunikations- eller fjärrkontrollfunktion. WiFi är dock inte en inneboende funktion i varje snabbavstängningsenhet. Köpare bör bekräfta om den exakta modellen stöder WiFi, RS485, ett annat kommunikationsgränssnitt eller bara en konventionell avstängningskontrollmetod.

Hur snabb avstängning fungerar i ett solcellssystem

Ett typiskt arrangemang för snabb avstängning på strängnivå inkluderar PV-moduler, DC-strängledningar, en avstängningsbrytare eller styrenhet, en växelriktare och tillhörande skydds- och jordningsutrustning. Den exakta layouten varierar beroende på systemarkitektur och lokala elektriska krav.

Steg 1: Normal kraftproduktion

Under normala driftsförhållanden producerar solcellsmoduler likström. Strömmen flyter genom de konfigurerade strängkretsarna mot växelriktaren, där den omvandlas till växelström för användning eller export.

Steg 2: En avstängningshändelse initieras

En avsedd strömbrytare, styrkrets, strömavbrott eller godkänd styrsignal kan initiera avstängning, beroende på enhetens design. Vissa produkter erbjuder även valfria kommunikations- eller temperaturrelaterade funktioner. Dessa egenskaper måste bekräftas för den faktiska modellen snarare än antas från enbart RSD-kategorin.

Steg 3: Enheten kopplar bort de specificerade DC-kretsarna

När den nödvändiga triggern detekteras, använder enheten sin interna DC-isoleringsmekanism enligt dess design. De berörda kretsarna är frånkopplade enligt tillverkaren. Den resulterande spänningen och avstängningsresponsen beror på systemtopologi, enhetsplacering, omkopplingsarrangemang och tillämpliga krav.

Steg 4: Personal Följ den godkända säkerhetsproceduren

Efter avstängning måste kvalificerad personal följa installationens nöd- och elsäkerhetsrutiner. De bör inte anta att PV-moduler slutar generera elektricitet i solljus eller att varje sektion av ledningar är automatiskt säker att vidröra.

För systemdesigners är den viktiga uppgiften att verifiera den fullständiga avstängningssekvensen, enhetens utlösningsmetod, platsen för kopplingsutrustningen och det erforderliga svaret under normala och felförhållanden.

Varför avstängning av flera strängar är viktiga för solenergiprojekt

Hantera flera strängkretsar

En enhet designad för sex till tio strängar kan hjälpa till att organisera avstängningsutrustning för PV-arrayer med flera strängkretsar. Beroende på godkänd design kan detta förenkla utrustningens layout och minska behovet av separata kapslingar. De faktiska besparingarna beror på antalet strängar, kabeldragningar, installationsarbete och projektkrav.

Stödja nödberedskapsplanering

Utrustning för snabb avstängning kan utgöra en del av en bredare elsäkerhetsstrategi avsedd att minska risker under nödsituationer och underhåll. Tydlig märkning, tillgängliga kontrollplatser och dokumenterade avstängningsprocedurer hjälper personalen att förstå hur systemet ska användas.

Adress Utomhusinstallationsvillkor

Solenergiutrustning utsätts ofta för regn, damm, temperaturförändringar, solljus och andra miljöpåfrestningar. En lämplig kapsling och korrekt installerade kabelgenomföringar hjälper till att skydda interna komponenter. Den erforderliga skyddsnivån bör matcha installationsmiljön och tillverkarens instruktioner.

Förbättra systemorganisationen

Ett planerat flersträngsarrangemang kan göra kretsidentifiering och underhållsdokumentation enklare. Installatörer bör märka de berörda strängarna, registrera enheternas placeringar och upprätthålla ett uppdaterat enlinjediagram så att tekniker kan identifiera utrustningen som är associerad med varje PV-krets.

Tillåt projektspecifika kontrollalternativ

Vissa RSD-produktfamiljer erbjuder ytterligare kontroll- eller kommunikationsfunktioner. Om ett projekt kräver fjärrmanövrering, WiFi-kommunikation eller integrering med ett annat övervakningssystem, bekräfta det exakta gränssnittet, protokollet som stöds, driftområdet och kontrollbeteendet innan du väljer en modell.

Viktiga tekniska specifikationer att utvärdera före köp

Teknisk kompatibilitet är avgörande när du väljer en snabbavstängningsanordning. Enbart en strängräkning är inte tillräckligt för att fastställa lämplighet. Jämför den föreslagna utrustningen med PV-moduldata, växelriktarens ingångsgränser, kretsdesign och lokala elektriska krav.

Som referens, YRO:s publicerade produktinformation för dess6-10 Strings RSD Fast Shutdown Deviceidentifierar modell YRSD-8A med en angiven DC-strängspänning på 1500 V, strängström på 26 A, märkväxelspänning på 230 V, driftspänning på 100-270 V AC, ett driftstemperaturområde på -40°C till +85°C och IP66-skydd. Dessa siffror bör kontrolleras mot det senaste databladet och den exakta modellen som erbjuds för projektet.

Tillämpa inte en modells specifikationer för varje produkt i 6-10-strängsfamiljen. Spännings- och strömklasser, kommunikationsfunktioner, ledningsarrangemang och certifieringar kan variera mellan versionerna.

6-10 String RSD kontra andra avstängningslösningar

Olika PV-projekt behöver olika avstängningsarkitekturer. En flersträngad enhet kan vara lämplig för vissa layouter, medan utrustning på modulnivå eller annat godkänt system bättre kan uppfylla projektets krav.

Dessa lösningar är inte automatiskt utbytbara. Till exempel ger en frånkoppling på strängnivå inte nödvändigtvis spänningsreduktion på modulnivå. Den lämpliga lösningen måste väljas i enlighet med nödvändig säkerhetsfunktion, utrustningsarkitektur och gällande elektriska regler.

Hur man väljer rätt RSD-enhet för ett PV-projekt

1. Beräkna det faktiska antalet strängar

Börja med PV-layouten och antalet kretsar som behöver styras. Bekräfta om den föreslagna enheten rymmer det avsedda antalet strängar och om ledningsarrangemanget följer tillverkarens godkända diagram.

2. Kontrollera maximal systemspänning

PV öppen kretsspänning stiger när modultemperaturen sjunker. Använd modultillverkarens temperaturkoefficient och platsens förväntade lägsta designtemperatur för att beräkna den maximala strängspänningen. Jämför resultatet med utrustningens klassificering och tillämpliga designgränser.

3. Verifiera ström- och skyddskoordinering

Granska modulens strömegenskaper, parallellsträngarrangemang, skyddsanordningar, ledningsklassificeringar och RSD-tillverkarens gränser. Anta inte att den angivna strängströmmen är likvärdig med alla möjliga maximala ström- eller kortslutningsvärden.

4. Bekräfta avstängningsmetoden

Bestäm om projektet kräver en manuell nödbrytare, en definierad AC-förlustreaktion, en valfri temperaturutlöst funktion, fjärrkontroll eller annan specificerad metod. Bekräfta hela sekvensen med tillverkaren och systemdesignern.

5. Kontrollera kommunikationskrav

Om WiFi krävs, fråga om enheten innehåller en WiFi-modul, vilka nätverksförhållanden den behöver och vilka funktioner som faktiskt kan utföras på distans. Om RS485 används, bekräfta det stödda protokollet, ledningarna och kompatibiliteten med den avsedda styrenheten. Trådlös anslutning bör inte behandlas som en ersättning för en nödvändig kontroll av nödavstängning.

6. Granska installationsvillkoren

Bedöm omgivningstemperatur, direkt solljus, vattenexponering, damm, monteringsyta, kabeldragning och åtkomst för underhåll. Kapslingens klassificering är endast meningsfull när produkten är installerad med lämpliga packningar, kopplingar, tätningar och lock.

Installationsplanering och säkerhetsöverväganden

Utrustning för snabb avstängning hanterar potentiellt farliga DC-kretsar. Installation, driftsättning och testning ska utföras av kvalificerad personal i enlighet med tillverkarens instruktioner och de elektriska regler som gäller för projektplatsen.

Planera enhetens plats

Följ tillverkarens specificerade monteringsposition och systemdiagram. Om konstruktionen kräver installation nära PV-panelen, överväg åtkomst, kabellängd, väderexponering och vägen till växelriktaren eller tillhörande utrustning. Håll nödkontrollplatsen tydligt identifierad och tillgänglig vid behov.

Verifiera kopplingsschemat

Bekräfta DC-polaritet, strängtilldelning, ledningsstorlek, anslutningskompatibilitet, jordnings- eller bindningskrav, AC-matningsanslutningar och styrledningar innan arbetet påbörjas. Felaktig polaritet eller inkompatibla kontakter kan skada utrustningen och skapa säkerhetsrisker.

Koordinera avstängningskontrollen

Se till att kontrollmetoden matchar projektdesignen. Identifiera vilken händelse som initierar avstängning och vilket elektriskt tillstånd som ska resultera. Om flera enheter eller styrkomponenter är inblandade, dokumentera hur de interagerar och vad som händer om en signal eller strömförsörjning bryts.

Kommission före överlämnande

Använd den godkända idrifttagningsproceduren för att verifiera enhetens funktion, kretsidentifiering, det avsedda avstängningssvaret och eventuella kommunikationsfunktioner. Registrera resultaten och uppdatera systemritningarna. Improvisera aldrig live-testprocedurer eller kringgå en skyddsfunktion för att slutföra ett test.

Inspektion, testning och underhåll för tillförlitlig drift

Även en korrekt vald avstängningsanordning kräver en lämplig underhållsplan. Inspektionsintervallen bör återspegla tillverkarens rekommendationer, miljöförhållanden, lokala krav och installationens riskprofil.

• Visuell inspektion:Kontrollera höljet för sprickor, slagskador, korrosion, vatteninträngning eller tecken på överhettning.
• Kabel- och kontaktkontroller:Leta efter lösa, skadade eller felaktigt stödda kablar och kontrollera kontakternas skick med godkända procedurer.
• Märkning recension:Se till att avstängningskontrollen, enhetsidentifieringen och berörda kretsar förblir tydligt märkta.
• Funktionstestning:Testa avstängningsfunktionen enligt tillverkarens godkända procedur och tillämpliga säkerhetsregler.
• Kommunikationskontroller:Om WiFi eller RS485 tillhandahålls, verifiera de kommunikations- och kontrollfunktioner som stöds utan att anta att en nätverksanslutning bevisar att säkerhetsfunktionen fungerar.
• Dokumentation:Registrera inspektioner, testresultat, reparationer, reservdelar och ändringar av PV-systemets layout.

Om ett onormalt tillstånd upptäcks, följ den godkända isolerings- och serviceproceduren. Öppna inte strömförande utrustning eller gör interna reparationer om inte tillverkaren uttryckligen tillåter arbetet och den person som utför det är kvalificerad.

En praktisk upphandlingschecklista för solcellsinstallatörer och distributörer

Innan du begär en offert för en WiFi 6-10 Strings RSD Fast Shutdown Device, förbered projektets elektriska och kommersiella krav. Tydlig information hjälper leverantörer att identifiera en lämplig konfiguration och minskar förseningar orsakade av upprepade tekniska förtydliganden.

Jämför leverantörer på teknisk passform, dokumentationskvalitet, kommunikation, leveranssäkerhet och support efter försäljning, snarare än att förlita sig enbart på priset. Om produkten är avsedd för en reglerad marknad, kontrollera att den exakta modellen och konfigurationen uppfyller kraven i projektjurisdiktionen.

ZHEJIANG YRO NEW ENERGY CO., LTD.tillhandahåller snabba avstängningslösningar för solcellsapplikationer. Köpare kan granska företagets produktinformation och diskutera det nödvändiga antalet strängar, elektriska klassificeringar, kapslingsskydd, kontrollmetod och tillgängliga alternativ innan de slutför en specifikation.
