Vad är skillnaden mellan enfas och trefasöverspänning och undervolteringsskydd

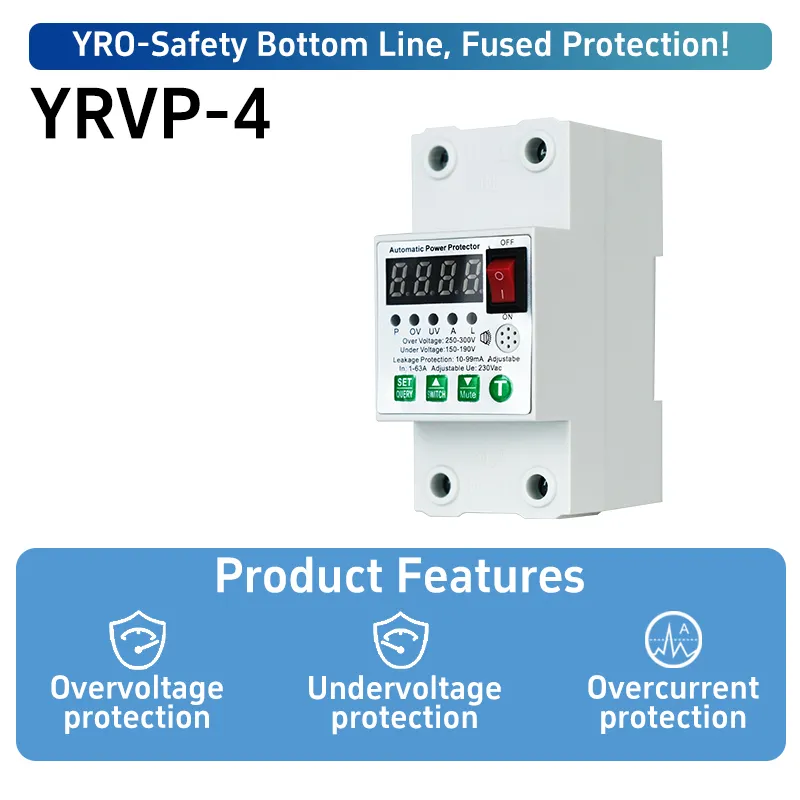

I industriella och kommersiella kraftsystem, välja lämpligtÖverspänning och undervolstskyddareHjälper till att skydda utrustningen och upprätthålla stabil drift. Även om arbetsprinciperna för enfas- och trefasskydd är liknande, skiljer de sig i struktur, tillämpliga scenarier och prestanda. Den här artikeln kommer att analysera skillnaderna mellan dessa två typer av skyddare ur perspektivet av praktisk tillämpning.

Innan vi förstår skillnaderna mellan dessa två typer av skyddare måste vi först förstå de grundläggande koncepten för enfaselektricitet och trefaselektricitet, såväl som deras anslutning till överspänning och undervolteringsskydd.

Skillnaden mellan enfas och trefaselektricitet

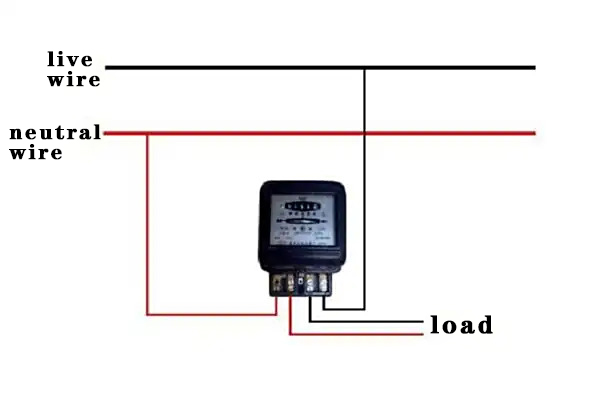

Enfaselektricitet

• Struktur: består av en levande tråd (L) och en neutral tråd (N). Ibland läggs en jordtråd för säkerhet.
• Spänning: vanligtvis 220V (Asia-Stillahavsområdet) eller 110V (Americas).
• Applikationsscenarier: Huvudsakligen används för belysning, hushållsapparater (som kylskåp, luftkonditioneringsapparater) och liten utrustning.
• Egenskaper: Enkel struktur, låg kostnad, men relativt dålig strömförsörjningsstabilitet. Lämplig för lågeffektbelastningar.

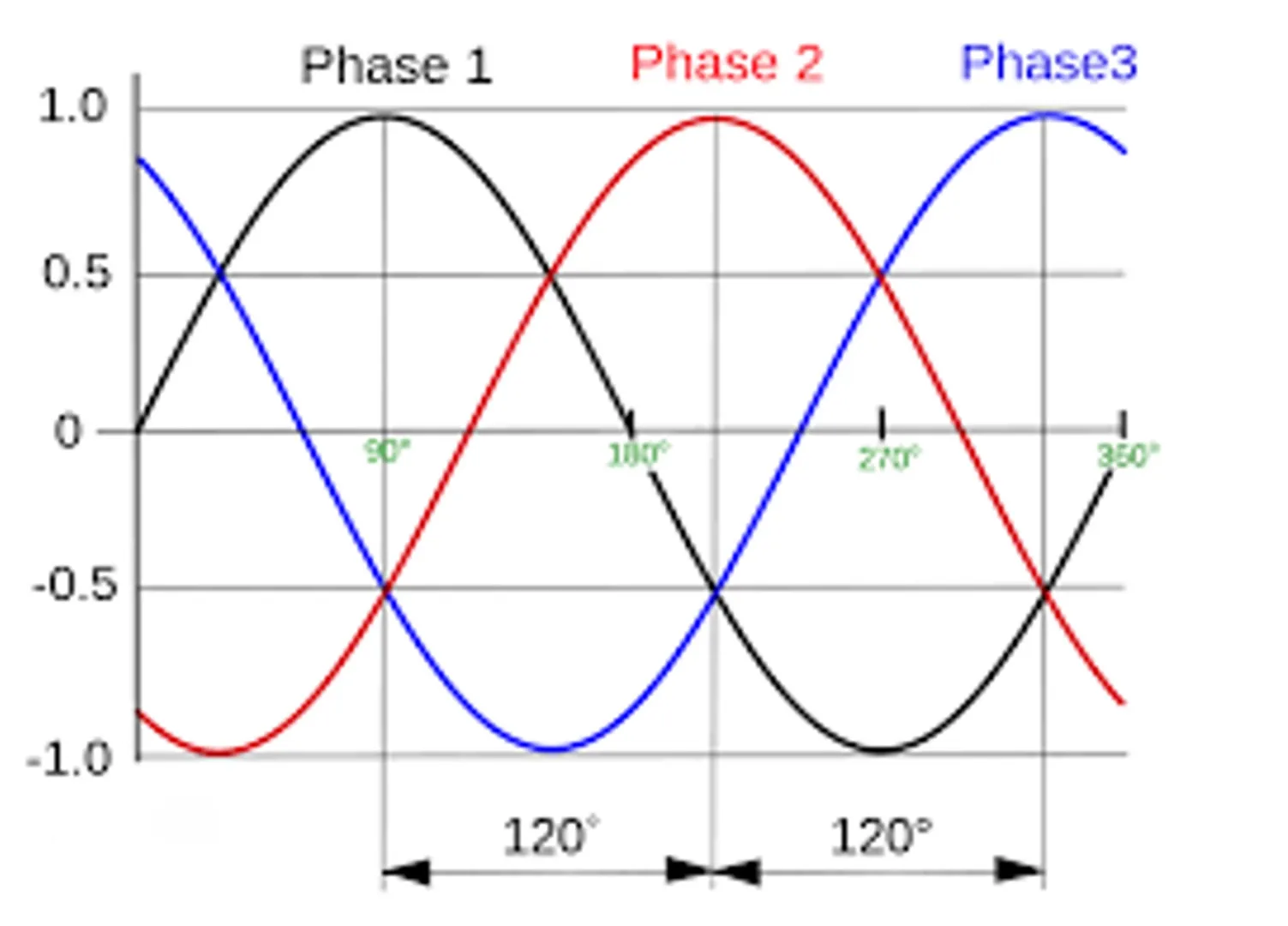

Trefaselektricitet

• Struktur: Består av tre levande ledningar och en neutral tråd. Ibland läggs en jordtråd till.
• Spänning: Vanligtvis 380V, lämplig för industri, stor utrustning och högeffekt.
• Applikationsscenarier: Används i fabriker, för stora motorer, kompressorer, industriutrustning etc.
• Egenskaper: Stabil kraftförsörjning, hög effektivitet, kapabel att bära högre kraft. Strukturen är dock mer komplex och kräver professionell installation och underhåll.

Efter att ha förstått de grundläggande skillnaderna mellan de två elektriska systemen blir det lättare att förstå de funktionella skillnaderna mellan de två typerna av överspänning och undervoleringsskydd.

Skillnader mellan enfas och trefasöverspänning och undervolteringsskydd

Spänning

Den största skillnaden mellan dessa två typer av skyddare ligger i de spänningssystem de är tillämpliga på:enfasskyddanvänds i enfas-system, medantrefasskyddareanvänds i trefas-system.

Skydd

Strukturen för ett enfasskydd är relativt enkel. Den behöver bara övervaka enfasspänning och har en relativt enstaka funktion, som saknar förmågan att skydda mot fasfel. Trefasskyddet måste övervaka trefasspänningen samtidigt och också upptäcka fassekvensen och fasfelförhållandena. Därför har den funktionerna för fasförlust och fasfelskydd, vilket gör sin funktionalitet mer omfattande.

Ledning

Enfasskydd är vanligtvis tillgängliga i 1P- eller 2P-konfigurationer. 1p -versionen skyddar bara faslinjen, medan 2p -versionen skyddar både faslinjen och den neutrala linjen, vilket ger mer omfattande skydd.

Trefasskydd finns i 3P- eller 4P-konfigurationer. 3P -versionen skyddar bara trefaslinjer, medan 4P -versionen skyddar alla tre faserna plus den neutrala tråden. 4P -konfigurationen rekommenderas vanligtvis för fullt skydd, särskilt i miljöer där ett neutralt linjefel kan orsaka betydande skador.

Slutsats

Både enfas och trefasöverspänning och undervolteringsskydd används för att skydda elektrisk utrustning under spänningsavvikelser, men de skiljer sig åt i designprinciper och tillämpliga scenarier. Enfasskyddare används mest i bostads- eller lätta kommersiella miljöer. Deras struktur är relativt enkel och kostnaden är lägre, vilket gör dem lämpliga för allmänna enfaskretsar. Trefasskydd kan övervaka multifasspänningsstatus och hantera fasbalans. De används vanligtvis i industriella kraftsystem och är lämpliga för applicering i trefaskretsar.

När du väljer ett skyddare rekommenderas det att överväga den faktiska strömförsörjningstypen, lastkraven, installationsförhållandena och potentiella framtida expansionsbehov.
