Hur man bedömer om ett överspännings- och underspänningsskydd behöver bytas ut?

Som användningstiden föröverspänning och underspänningskydden ökar, deras prestanda minskar gradvis, vilket påverkar skyddseffekten på elektriska apparater. Så hur avgör man om skyddet behöver bytas ut? Nedan kommer vi att introducera flera vanliga situationer för att hjälpa dig förstå tecknen på att skyddet kan behöva bytas ut.

Signaler om sjunkande skyddsprestanda

1. Frekvent snubbling

Omöverspännings- och underspänningsskyddresor ofta utan tydlig anledning, då behövs uppmärksamhet. Enstaka utlösningar under betydande spänningsfluktuationer är ett normalt fenomen, men om det löser ut ofta under normala spänningsförhållanden kan det bero på att skyddets interna komponenter har gått sönder.

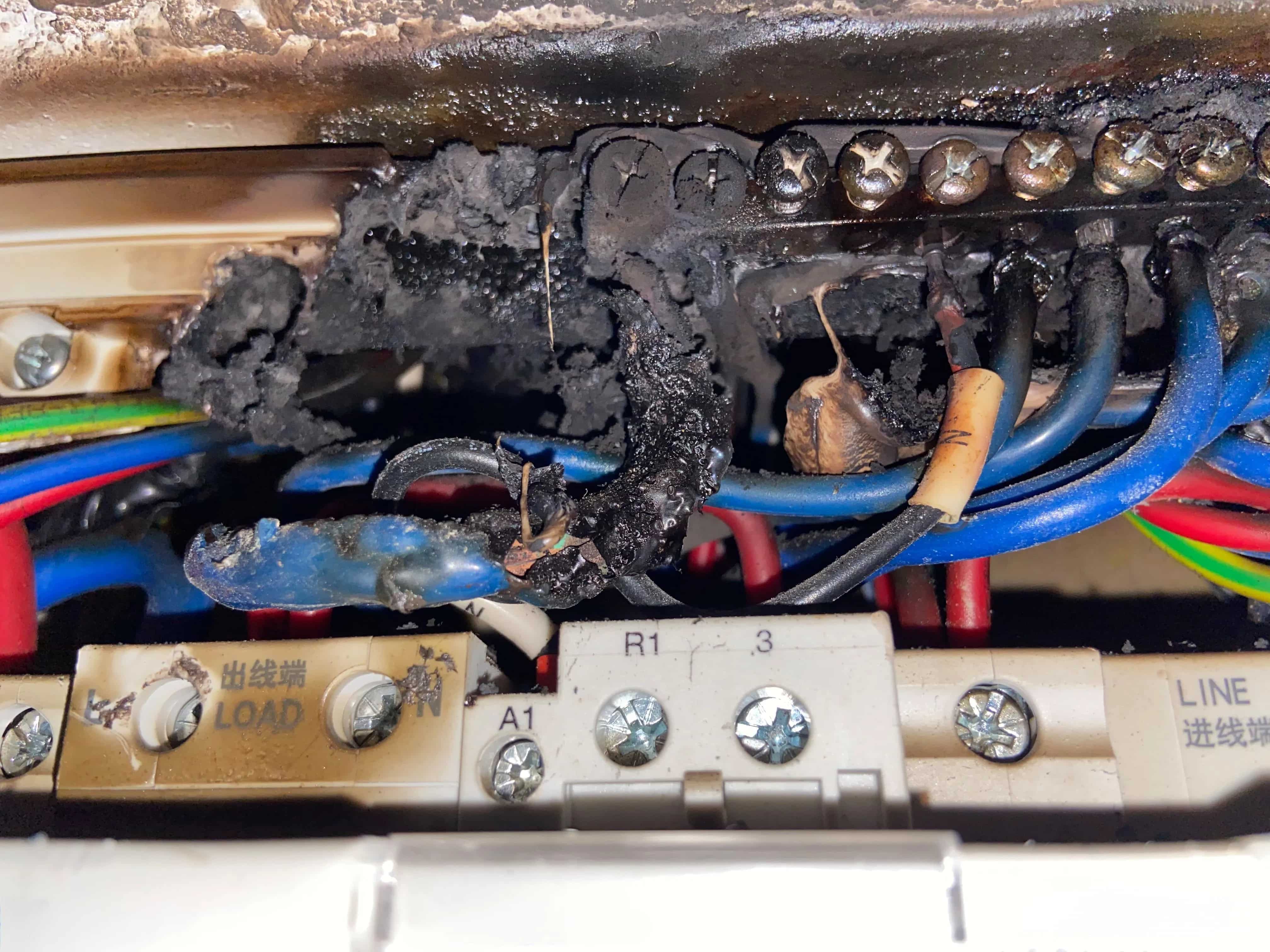

2. Fysisk skada eller slitage

Fysisk undersökning är en enkel och effektiv metod för att bedöma beskyddares hälsotillstånd. Leta efter tecken som sprickor, missfärgning eller brännpunkter på skalet. Dessa pekar vanligtvis på överhettning eller ljusbågsurladdning inuti utrustningen.

• Sprickor eller deformationer: Fukt sipprar in och skadar de interna kretsarna
• Missfärgning: indikerar vanligtvis överhettning av komponenten
• Brinnpunkt: Indikerar för hög ström eller kortslutning
• Korroderade terminaler: Påverkar anslutningskvalitet och prestanda

3. Onormal utspänning

Att använda en multimeter för att mäta utspänningen visar 0 V, eller så är spänningen extremt låg, vilket indikerar att den interna detekterings- eller drivkretsen har misslyckats och att skyddet inte kan stängas normalt.

4. Förlängd återställningsfördröjning

Den inställda återställningstiden var 10 s, men den faktiska återställningstiden översteg 10 s, möjligen på grund av åldring av den interna timerkomponenten eller kondensatorläckage.

5. Oförmåga att återställa eller konstant frånkoppling

Efter att skyddet har löst ut ska det kunna återställas automatiskt eller manuellt. Om den konsekvent inte kan återgå till arbetsläge, indikerar det att den inre mekanismen kan vara skadad.

6. Ålder och livslängd

De flesta överspännings- och underspänningsskydd har en rekommenderad livslängd, vanligtvis 5 till 10 år, beroende på modell och användningsförhållanden. Om ditt skydd har närmat sig eller överskridit detta intervall, rekommenderas det att byta ut det även om det fortfarande fungerar för närvarande. För efter den kritiska perioden kommer sannolikheten för enhetsfel att öka avsevärt.

Dagligt underhåll och inspektion av överspännings- och underspänningsskydd

Daglig inspektionl

• Anslutningens täthet: Kontrollera att alla skruvar och trådklämskruvar är lösa för att förhindra funktionsfel eller lokal överhettning på grund av dålig kontakt.
• Hölje och miljö: Kontrollera att höljet är fritt från sprickor, fukt och damm. bibehålla ventilation och torrhet för att förhindra korrosion och isoleringsåldring.
• Laststatus: Observera om den anslutna lasten fungerar normalt; om belastningen är onormal (som ofta snubblar) behövs ytterligare inspektion av skyddet, eftersom belastningsavvikelse ofta är en tidig varningssignal från skyddet.

Veckobesiktning

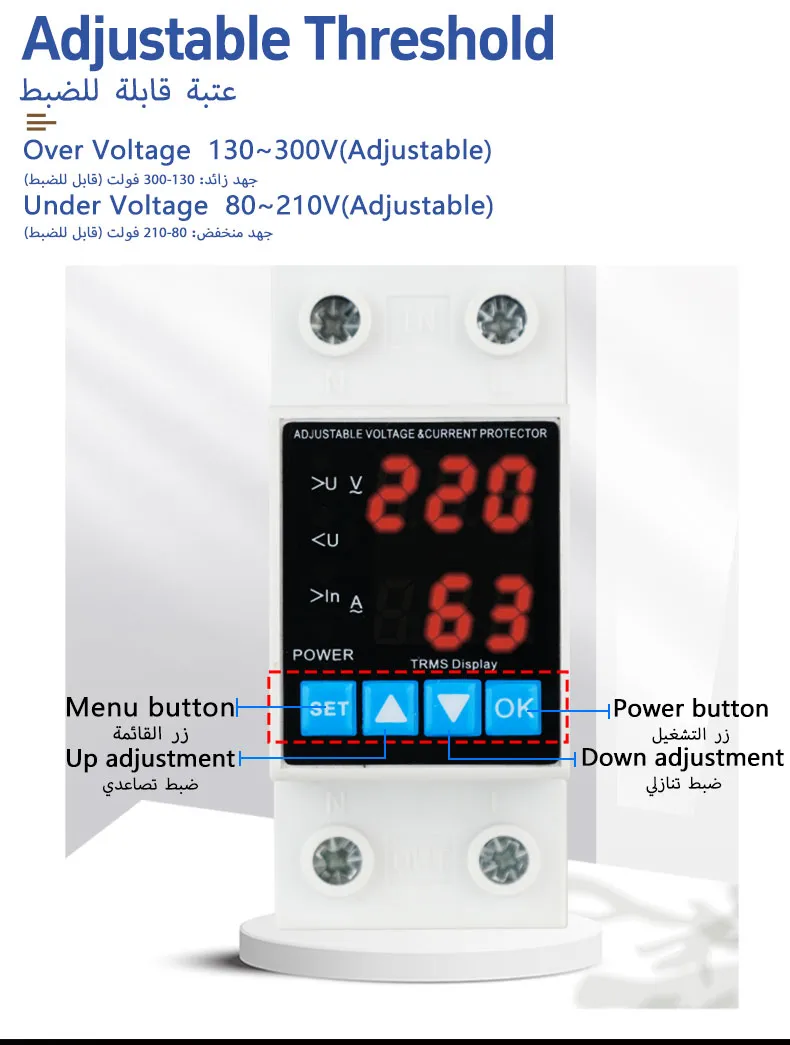

• Verifiering av spänningsinställning: Använd en multimeter eller voltmeter för att mäta inspänningen och bekräfta att den ligger inom märkområdet.
• Funktionstest: Manuellt eller med hjälp av en justerbar strömförsörjning, sänk spänningen under underspänningströskeln och observera om skyddet bryter belastningen; justera sedan tillbaka till normal spänning och bekräfta om skyddet automatiskt återställs efter den inställda fördröjningen.
• Rengöring av terminaler: Använd en ren mjuk borste eller tryckluft för att ta bort damm från terminalerna.

Månatlig inspektion

• Utspänning: Med skyddet i stängt tillstånd, använd en multimeter för att mäta utspänningen, vilket kräver att felet från märkspänningen är ≤ 5 %. Om den överskrider felintervallet krävs kalibrering eller byte.
• Reläets åtgärdstid: Använd ett oscilloskop eller en timer för att registrera den totala tiden från trigg för underspänning/överspänning till frånkoppling och sedan till strömåterställning. Se produktens tekniska manual; överskridande av tiden indikerar åldrande av interna komponenter.
• Kontaktresistans: Använd en megohmmeter för att mäta kontaktresistansen för huvudkontakterna, vilket kräver att den är ≤ 0,1 Ω. Att överskrida standarden indikerar kontaktslitage, som kräver rengöring eller utbyte.
• Skyddsfunktion: Kontrollera om åskskydd, fuktskydd och dammskyddstätningar är intakta (om skruvar och packningar är åldrade). Byt ut tätningskomponenter omedelbart om skada upptäcks.

Kvartalsvis besiktning

• Intern komponentinspektion: Efter att ha kopplat bort strömbrytaren uppströms, ta bort skyddshöljet och kontrollera kretskortet, spolen, fjädern och reläkontakterna med avseende på bränning, oxidation eller löshet. Byt ut alla skadade komponenter som hittats.
• Kalibrering och återställning: Använd kalibreringsinstrumentet från tillverkaren eller professionella kalibreringstjänster för att omkalibrera underspännings-/överspänningströskelvärdena och fördröjningsparametrar.
• Registrering och rapportering: Fyll i alla mätdata och underhålls-/bytessituationer från denna inspektion i underhållsloggen för att bilda ett spårbart register.

Årlig besiktning

• Livsbedömning: Bedöm om det ska bytas ut i förväg baserat på det kumulativa antalet användningar (t.ex. om det är nära 50 000 mekaniska livscykler).
• Miljöbedömning: Kontrollera om installationsmiljön fortfarande uppfyller produktens arbetstemperatur, luftfuktighet och ventilationskrav; ompröva om några ändringar har gjorts.

Slutsats

Förstå näröverspännings- och underspänningsskyddbehöver bytas ut hjälper till att upprätthålla säker drift av elektriska system. De faktorer som nämnts tidigare, såsom frekvent snubbling, utseendeskador, utrustningens åldrande och arbetsmiljö, kan alla tjäna som referenser för att avgöra om utbyte behövs.

Genom regelbundet dagligt underhåll och inspektion kan skyddets livslängd förlängas, och potentiella faror kan upptäckas i tid innan problem uppstår. Regelbunden inspektion av utrustningens status och testning av skyddsfunktioner är båda effektiva förebyggande åtgärder.

Om något onormalt tillstånd på skyddet upptäcks, rekommenderas att kontakta en professionell elektriker för inspektion. Att byta ut skyddet kräver en liten investering och kan förhindra betydande förluster orsakade av spänningsproblem.
